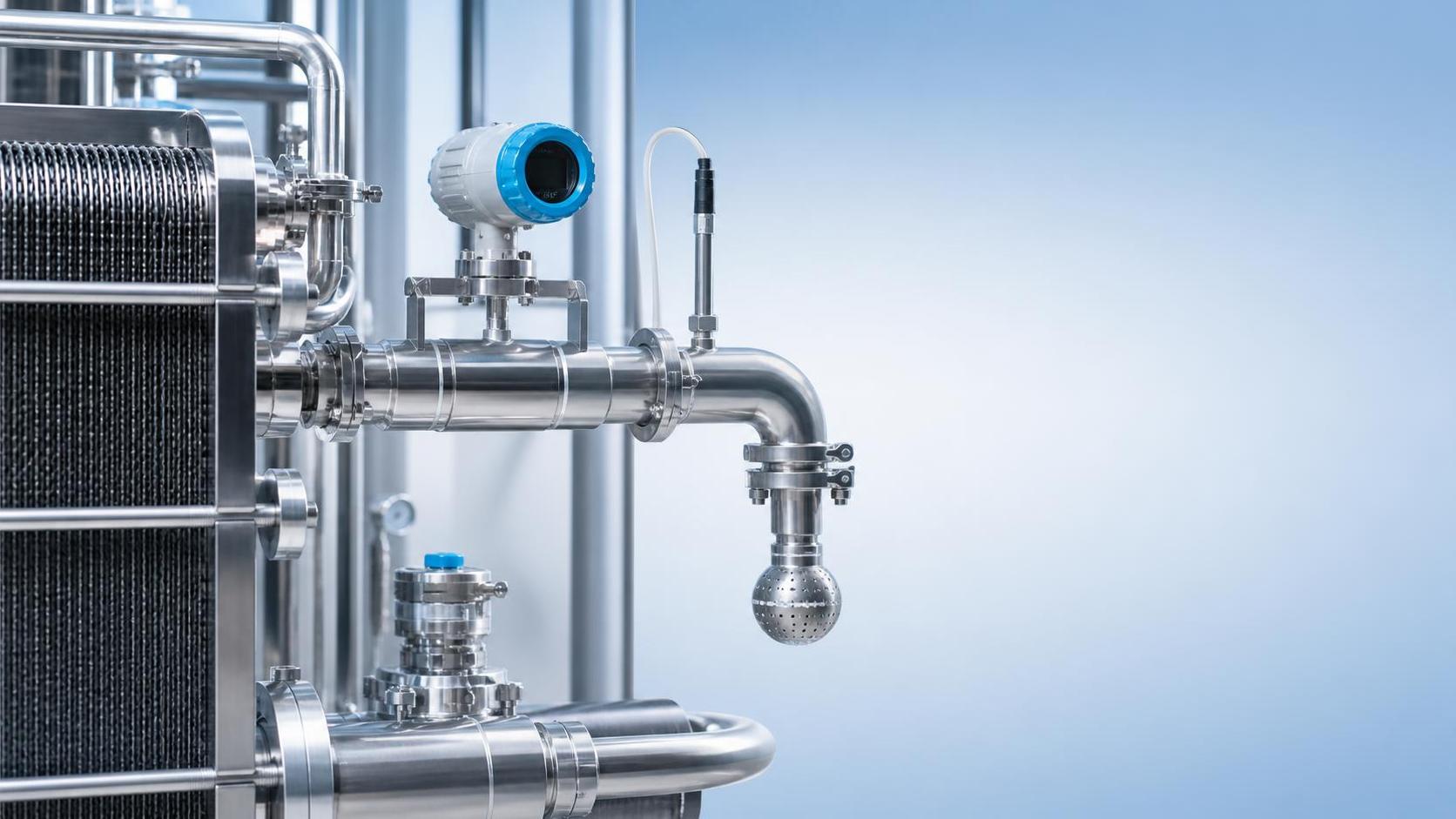

流量と温度の校正が、中国のあるビール工場におけるCIPの常識を変えた理由

中国のクラフトビールラインでCIPの効率に問題が発生している場合、特にラガー、ウィートビール、低カロリー製品、フルーツフレーバー製品など複数のスタイルを生産しているラインでは、苛性ソーダの使用量が増え続けているにもかかわらず、洗浄バリデーションの報告値がかろうじて規格内に収まっているという、厄介な状況に気付くことがあるでしょう。アラームは発生せず、目に見える残留物もありません。それでもコストは上昇し、リンス時間は徐々に長くなり、オペレーターは「念のため」濃度を調整し始めます。これは設備が老朽化している兆候ではありません。通常は、流動特性と熱プロファイルが当初の設計意図からずれていることを示しています。

Jinpai Beerもまさにこの問題に直面しました。1基のパイロットタンクだけではありません。8基の発酵槽、4基のブライトタンク、そして2基のCIPスキッド全体にわたる問題でした。これらは、ドイツ式ウィートビール（高タンパク質負荷）、砂糖不使用の低カロリービール（低粘度でバイオフィルム付着リスクが高い）、フルーツフレーバービール（有機酸やペクチン残留物）を切り替えて生産するラインに対応していました。洗浄量1,000 L当たりの苛性ソーダ使用量は、当初1.82 kgでした。スケジュールの厳格化、保持時間の延長、濃度の微調整を6か月続けた後、使用量は2.14 kgまで増加しました。微生物スワブ試験には合格していました。しかし、リンスサイクル終了時のATP測定値は、特に下部バルブやスプレーボール出口付近のステンレス溶接部で、ばらつきが拡大していました。

本当のボトルネックは化学ではなく、油圧でした。

同社はポンプを交換したり、ループを再配管したりはしませんでした。ポンプ速度やPLC設定圧力だけではなく、実際の流速を各ループの3つの重要ポイント、すなわちタンク入口、容器中央部の洗浄流通領域、熱交換器直前の戻り配管でマッピングしました。圧力損失の代替指標ではなく、携帯型超音波流量計を使用した結果、安定した供給不足が確認されました。洗浄流通領域の平均流速は1.4 m/sまで低下しており、円錐形発酵槽の底部のような複雑な形状で、せん断力によって汚れを効果的に除去するために必要な最低流速1.8–2.2 m/sを大きく下回っていました。

温度の確認はさらに複雑でした。苛性ソーダ循環中、PLCの設定値は「82°C」を示していましたが、タンクジャケットに直接取り付けた熱電対が示した表面温度は平均76–78°Cでした。さらに重要なのは、最終熱交換器の後段、タンクへ戻る前に設置されたインラインRTDが、すべてのサイクルでわずか74.3°C ± 0.9°Cしか示していなかったことです。この7–8°Cの不足は重要です。苛性ソーダの加水分解反応速度は75°C未満で指数関数的に低下し、特にクラフトビールに一般的な酵母由来タンパク質やホップ樹脂に対してその影響が顕著になります。溶液の濃度が低かったのではありません。汚れと接触する場所で、十分に熱くなっていなかったのです。

新しいハードウェアは不要でした。必要だったのは、より良いデータと運用規律だけです。

対策は設備投資プロジェクトではありませんでした。以下の3つの校正済みアクションを実施しました。

• ポンプのVFDランプを再プログラムし、充填移行中も含め、洗浄流通領域で最低1.75 m/sを維持しました。速度は時間ベースのシーケンスだけでなく、リアルタイムの流量フィードバックに連動させました。
• 各タンク入口の直上流にインラインRTDを1台ずつ追加し、リアルタイムデータをCIPレシピロジックに入力しました。現在のシステムは、入口温度が79.5°C ± 0.3°Cに達し、その状態が60秒間確認されるまで苛性ソーダ循環を保持してから、保持タイマーを開始します。
• リンス水の温度プロファイルを調整しました。苛性ソーダ洗浄後の固定温度65°Cのリンスではなく、最初の90秒間は52°Cから開始し、その後、最後の120秒間は68°Cまで上昇させるランプ制御を導入しました。これにより、熱衝撃による膜の再付着を防ぎながら、過剰な蒸気消費なしにアルカリを完全に中和します。

タンク自体に新しいセンサーを追加したわけではありません。すべての入力は、既存のAllen-Bradley CompactLogix PLCへModbus TCP経由で取り込まれ、ファームウェアのアップグレードは不要でした。レシピロジックは、Jinpaiの自動化エンジニアが社内で、サードパーティ製ソフトウェアではなくネイティブのラダー・ロジックを使用して更新しました。

バリデーションプロトコルに触れることなく、苛性ソーダを28%削減

全面導入から4週間以内に、洗浄量1,000 L当たりの苛性ソーダ平均使用量は1.55 kgまで低下し、28%の削減が検証されました。さらに重要なのは、ATP測定値のばらつきが37%縮小したことです。標準偏差は124 RLUから78 RLUに低下しました。その後11か月間、微生物保持試験で不合格となったバッチはなく、CIP関連の計画外停止時間は62%減少しました。主な要因は、リンス導電率が境界値となったことで発生していた再洗浄サイクルを排除できたことです。

これは「コスト最適化」の話ではありません。プロセスの忠実性を回復することが目的でした。流量と温度が、凝固したウィートタンパク質、粘着性のあるフルーツパルプ残留物、低pHの機能性原料由来の膜など、対象となる汚れの化学特性と一致すると、洗浄反応は再び予測可能になります。補正で埋め合わせるのではなく、制御できるようになります。

これは保全チームにとって何を意味するのか

中国のビール工場で複数スタイルの生産を行っている場合、あるいは季節限定製品を含む主要ラガーを1種類だけ生産している場合でも、CIPカーブが現在も有効だとは思い込まないでください。PLCレシピは気付かないうちに劣化します。バルブの摩耗は流量分配を変化させ、熱交換器の汚れは熱伝達を低下させ、周囲湿度の変化はリンスラインの凝縮水挙動を変えます。これらはいずれもアラームを発生させません。ただ、安定性を徐々に損なうだけです。

ここから始めてください。ベンダーの提案ではなく、検証から始めます。

• ポンプ吐出部だけでなく、容器の実際の位置で流速を測定する。
• ヒーター出口ではなく、実際の接触点で温度を検証する。
• リンス導電率の傾向を、単なる合否報告ではなく、ATPスワブの採取位置と関連付ける。

Jinpaiの取り組みは、新しいハードウェアがなくても制御を取り戻せることを示しています。必要なのは、校正された測定、局所化されたロジック、そしてCIPを時間制御のシーケンスではなく、動的な化学・機械プロセスとして扱う規律です。同社のチームは、既存のインフラと社内エンジニアリング能力を活用し、全ライン合計80時間未満の現場作業でこれを実現しました。

製品の多様性によって洗浄の複雑さが増すクラフトビールラインを担当する保全エンジニアにとって、これは理論ではありません。再現可能な手法です。そして次のCIPサイクルの前に、次の1つの問いを投げかけることから始まります。「今、この場所での実際の流速と温度はいくつなのか？」
